摘要：某紙業集團的二期工程，擬建紙制品車間、倉庫及附屬用房，建筑面積大，火災危險性高，以此為實例介紹消防系統的設計。現結合一期工程消防管網現狀，介紹了二期消防設計的過程及本實例中消防設計的注意點。

　　關鍵詞：紙制品車間倉庫   消火栓系統   自動噴水滅火系統

　　1、工程概況

　　本工程為某大型紙業集團的二期工程，新建有車間、成品庫、材料庫及三個附屬用房，車間、成品庫及材料庫均為三層的框架結構，建筑面積分別為16720m2 ，25272 m2 ，13991 m2 ，高度均為18.3m，成品庫屋頂設有消防水箱間；三個附屬用房為建筑面積約500m2的單層建筑，其中附屬用房三設有地下消防泵房。所有單體建筑危險性均為丙類，建筑耐火等級均為二級。因紙制品屬易燃品，且本工程建筑面積大，火災危險性大，消防安全要求高，現結合一期工程管網現狀，依據二期的工程要求，充分做好消防系統的設計。

　　2、室外消防用水

　　依據《建筑設計防火規范》GB50016-2006第8.2.2條規定，本工程為耐火等級二級的丙類車間倉庫，三個附屬用房的體量約2500 m3，車間、成品庫、材料庫體量大于50000 m3，故車間的室外消防用水量為40L/S，成品庫、材料庫的室外消防用水量為45L/S，附屬用房的室外消防用水量為15L/S。廠區一期設有臨時高壓消防系統，原有消防水池容量260m3，設有兩根DN150的市政補水管，火災延續時間3h，可補水量260m3，泵房內設有兩臺消火栓加壓泵，流量50L/S，楊程45m，從泵房引兩根DN200的管道在室外布成環狀，二期利用一期預留的兩根DN200的消防管道在廠區內布成環狀，環網上設室外消防栓，滿足二期室外消火栓用水量。

　　3、室內消火栓設計

　　3.1消防用水量

　　依據《建筑設計防火規范》GB50016-2006第8.4.1條規定，車間為建筑高度小于24m，體量大于10000 m3的廠房，室內消火栓用水量為10L/S；成品庫、材料庫為建筑高度小于24m，體量大于5000 m3的倉庫，室內消火栓用水量為10L/S；三個附屬用房為建筑高度小于24m，體量大于5000 m3的倉庫，室內消火栓用水量為10L/S。

　　3.2系統組成

　　車間、成品庫、材料庫的室內消火栓管道在豎向不分區，從室外加壓環網引兩根DN100的管道在室內布成立體環狀網，各層均設置室內消火栓，消火栓保護半徑28m，保證同時有兩股水柱同時到達任一滅火點，充實水柱不小于15.6m；三個附屬用房僅設置兩個消火栓，，消火栓保護半徑28m，保證同時有兩股水柱同時到達任一滅火點，充實水柱不小于10m故從室外加壓環網引一根DN80的管道布成支裝管網。

　　所有單體建筑無冬季采暖，故室內消火栓系統采用干式系統，消火栓管道入戶管后設置快開式蝶閥，環網頂端最高處設置自動排氣閥。

　　4、自動噴水滅火系統

　　4.1設計范圍

　　《建筑設計防火規范》GB50016-2006第8.4.1條規定，每座占地面積大于1000 m2的棉、毛、絲、麻、化纖、毛皮及其制品的倉庫為宜設置自動噴水滅火系統的場所，本工程中材料庫、成品庫為儲存紙制品的大型倉庫，紙制品易燃性高，火災危險性大，經與消防部門溝通協商，材料庫、成品庫設置自動噴水滅火系統。

　　4.2設計參數

　　《自動噴水滅火系統設計規范》GB50084-2001（2005年版）附錄A規定紙制品的倉庫危險等級為Ⅱ級，據甲方提供資料表明材料庫及成品庫的貨物儲存型式為堆垛儲物，倉庫每層凈空高度為6.0m，儲物高度為4.0m，材料庫及成品庫的設計噴水強度為12（L/min·m2），作用面積200 m2，持續噴水時間2h，噴灑頭工作壓力0.1Mpa，系統設計用水量52L/S。

　　4.3 系統組成

　　A．系統選擇：因本工程無采暖，且紙制品倉庫禁水，故選用預作用系統，本工程自動噴水滅火系統在豎向不分區，由消防泵房引兩根DN200給水管供給本工程噴淋用水。

　　B．報警閥設置：成品庫噴淋系統共設四組預作用報警閥，材料庫噴淋系統共設三組預作用報警閥，均位于首層報警閥室內，報警閥前管道成環狀，每個報警閥擔負的噴灑頭數均不超過800個。

　　C．噴頭選用：根據《自動噴水滅火系統設計規范》GB50084-2001（2005年版）第6.1.6條規定，倉儲用房宜選用快速反應式噴頭，噴頭感溫等級68°C，K=80。

　　D．水流指示器和信號閥：成品庫每層分為四個防火分區，材料庫每層分為兩個防火分區，每個防火分區均設信號閥和水流指示器。

　　E．末端試水裝置：為了保證系統安全可靠，每個報警閥組的最不利噴頭處設末端試水裝置，其它防火分區和各樓層的最不利噴頭處，均設DN25的試水閥，試水排水為間接排水。

　　4.4 系統控制

　　A．火災發生區或樓層的探測器動作，向控制箱輸入信號，控制箱向消防控制中心發出報警信號，同時打開預作用報警閥處的電磁閥，開啟管網系統末端快速放氣閥前的電磁閥，向管網供水，和排出管網空氣，保證系統滅火。

　　B．無火災發生時，管網內充有0.05MPa的壓縮空氣。預作用報警閥配套一臺小型空氣壓縮機和自動控制裝置。如管網氣體壓力小于0.03MPa時，則預作用報警閥的低氣壓檢測開關向消防控制中心發出故障報警，提示管理人員對系統進行維修檢測。

　　5、二期消防泵房設計

　　消防用水量標準及一次滅火用水量



序號	消防系統名稱	消防用水量標準	火災延續時間	一次滅火用水量	備注
1	室內消火栓系統	10L/S	3h	108 m3	由二期消防水池供
2	自動噴水滅火用水量	52L/S	2h	375 m3	由二期消防水池供
3	室外消火栓系統	45L/S	3h	483 m3	由一期室外消防加壓管網供
	合      計			969 m3

　　二期在附屬用房（三）內新建地下消防水池（水池容積485m3，滿足二期自動噴水滅火系統用水和室內消火栓用水量483 m3的要求。）及消防加壓泵房，泵房內設兩臺消火栓加壓泵（一用一備），流量10L/S，揚程50m；三臺噴淋加壓泵（兩用一備），流量30L/S，楊程60m，在成品庫屋頂水箱間內設水箱一座（有效容積18m3），供給廠區10分鐘的初期消防用水量；從泵房引兩根DN200的消火栓加壓管道在室外布成環狀，供給廠區二期室內消火栓系統用水；從泵房引兩根DN200的噴淋加壓管道在室外布成環狀，供給廠區自動噴水滅火系統用水。

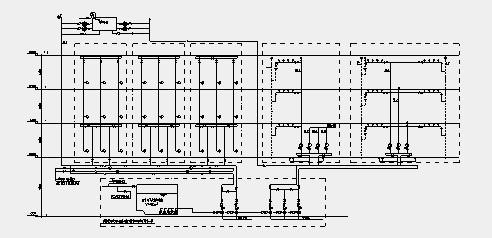

　　6．消防原理示意圖如下：

　　6．小結

　　紙制品的倉庫火災危險性大，做好消防設計至關重要，尤其是倉庫的噴淋設計，以成品庫為例，面積約25000 m2，最大跨度120m，干管管線布置較長，預作用自動噴水滅火系統的充氣時間較長，為此噴淋干管末端設置電磁閥和快速排氣閥，噴淋立管的頂端也設置自動排氣閥。

　　另外需結合管網現狀，分析好待建工程的要求，對消防系統的選擇和相互之間的組合進行優化設計，已達到安全、經濟的目的。
